4675.00 грн.
-+

Данный комплект используется для управления пневморессорами, их накачкой, спуском и контролем давления в них, на автомобилях где заведомо установлена пневмосистема т.е. компрессор, блок подготовки воздуха, ресивер.

  Подключение данного комплекта производится от центрального ресивера пневмосистемы автомобиля через редуктор давления (выставленное давление на редукторе не должно превышать 8 Атм.).



  Управление подушками происходит через пульт управления (проводной) на котором расположены 4 кнопки, две на накачку подушек и две на спуск. Контроль накачки пневморессор осуществляется по двух-стрелочному манометру который подключен к пневморессорам.



  Подключение пульта управления происходит на клеммы блока клапанов, на каждый клапан подключаем по одной клемме с пульта управления и на свободную клемму клапана подаем минус или массу автомобиля. На провод без клеммы который выходит с пульта управления подаем плюс.



Комплект включает в себя:



 - штуцер подключения к ресиверу М22*12 – 1шт;

 - переход  6800 12-6 – 1шт;

 - редуктор давления – 1шт;

 - штуцер S6520 6-1/4 – 3шт;

 - штуцер 6463 6-1/4 – 1шт;

 - штуцер S6520 6-1/8 – 2шт;

 - штуцер 6463 6-1/8 –2шт;

 - манометр двух-стрелочный – 1шт;

 - трубка 6-4 – 20м;

 - тройник 6540 6 – 2шт;

 - штуцер S6510 6-1/8 – 2шт;

 - блок клапанов (двухконтурный) – 1 шт;

 - пульт управления (двухконтурный) – 1 шт;

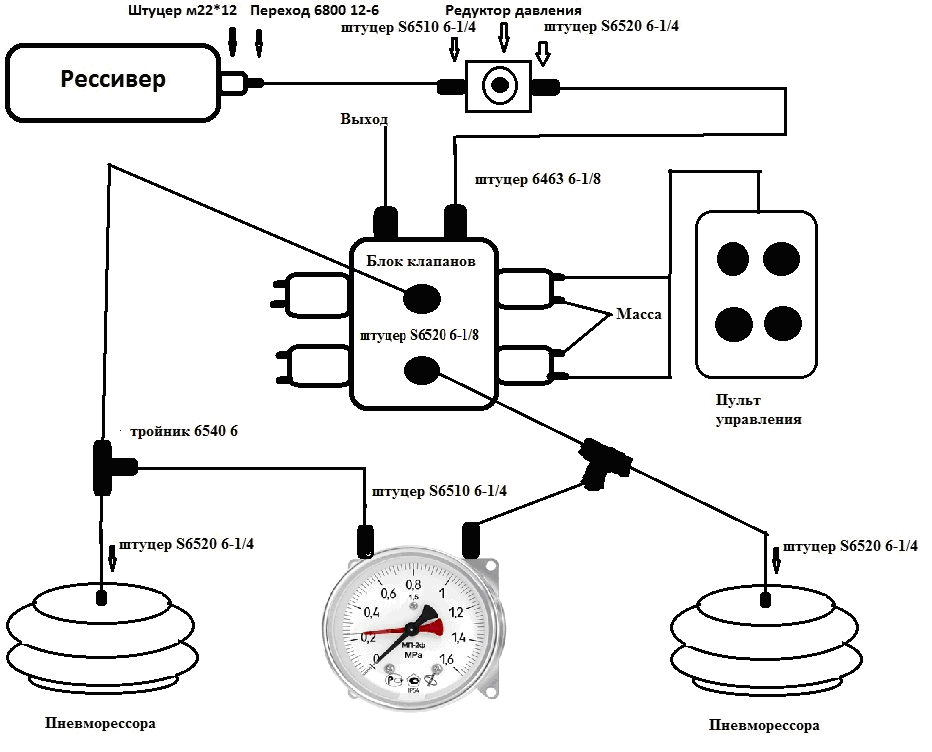

Схема подключения:
