Данный комплект подойдет для подключения компрессора к бортовой сети автомобиля с напряжением 12V с автоматическим включением и отключением компрессора при падении либо повышения давления воздуха в пневмо-системе.
В комплект входит:
-Блок предохранителей – 1 шт.
-Реле компрессора 40А – 1 шт.
-Датчик давления 6-8 Атм. – 1 шт. (возможна замена на 8-10 Атм.)
-Кнопка включения компрессора – 1 шт.
-Клемма кольцевая 6мм2 – 3 шт.
-Клемма (мама) 10мм. – 2 шт.
-Клемма (мама) 6мм. – 6 шт.
В данный комплект при установке следует добавить только провода необходимой длины.
Для подключения от аккумулятора до реле компрессора следует использовать провод сечением не менее 6мм2 а для подключения реле давления и кнопки можно использовать провод сечением 1,5мм2.
Датчик давления следует установить на ресивер, подключение датчика 1/8*

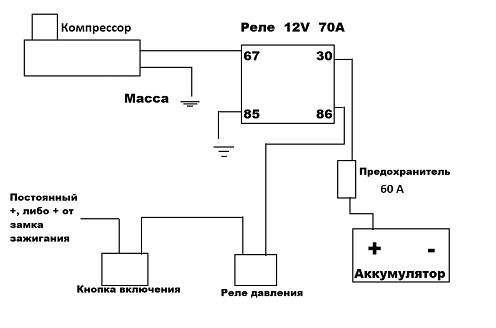

Схема для подключения компрессора:
